Erdung PV Anlage: Tipps und Vorschriften einfach erklärt
Viele Menschen fragen sich, wie sie ihre Photovoltaikanlage richtig erden. Ohne Erdung können Stromschläge und Blitzschäden auftreten. In diesem Beitrag erfährst du die wichtigsten Vorschriften und Tipps zur „Erdung PV Anlage“ auf einen Blick.
Sicherer Betrieb ist kein Zufall, sondern Wissen.
💡 Zusammenfassung
- Eine richtige Erdung schützt Photovoltaikanlagen vor Stromschlägen, Blitzschäden und elektromagnetischen Störungen. Seit 2016 ist Überspannungsschutz für jede PV-Anlage gesetzlich vorgeschrieben.
- Die wichtigsten Normen sind DIN VDE 0100-410, DIN VDE 0100-540, DIN EN 50618 und VDE 0185-305-3 für Blitzschutz. Diese Standards regeln Mindestquerschnitte der Erdungskabel: 6 mm² für Kupfer, 16 mm² für Aluminium.
- Montagerahmen, PV-Modulrahmen, Kabeltrassen und Wechselrichtergehäuse müssen immer geerdet werden. Nur so bleibt die Sicherheit der Technik und der Personen erhalten.
- Ein Potentialausgleich verhindert gefährliche Spannungsunterschiede. Blitzschutzsysteme müssen nach VDE 0185-305-3 installiert werden, um sichere Ableitung von Blitzströmen zu gewährleisten.
- Bei Neubauten ist ein Fundamenterder nach DIN 18014 Pflicht. Versicherungen verlangen oft einen Nachweis über die ordnungsgemäße Erdung als Voraussetzung für den Versicherungsschutz.
Sichern Sie sich regionale Photovoltaik Angebote und sparen Sie bis zu 60%.
Schnell in 2 Minuten Anfrage stellen.
Erhalte bis zu 4 Angebote von Fachbetrieben in deiner Region.
Übernahme von Förderanträgen für maximale Zuschüsse.
Kostenlos & Unverbindlich inkl. Beratung.
Bedeutung der Erdung für Photovoltaikanlagen
Eine gute Erdung schützt deine Photovoltaikanlage vor vielen Gefahren. Sie sorgt dafür, dass die Anlage sicher und zuverlässig arbeitet.
Schutz vor elektrischen Schlägen, Blitzschlägen und elektromagnetischen Störungen
Erdung schützt Menschen und die Photovoltaikanlage vor gefährlichen Stromschlägen. Fehlerströme werden sicher zur Erde abgeleitet. Überspannungsschutzsysteme reduzieren das Risiko von Spannungsspitzen im Netz.
Seit 2016 ist Überspannungsschutz für jede PV-Anlage Pflicht. Blitze treffen oft Gebäude mit Solaranlagen. Blitzschutz verhindert Brände und Schäden an Modulen, Kabeln oder Wechselrichtern.
Elektromagnetische Störungen können Geräte in der PV-Anlage beeinflussen; Erdungsanlagen verbessern die elektromagnetische Verträglichkeit. So bleibt die Sicherheit für Personen, Technik und Netzwerkanbindung erhalten.
Wichtige Standards für die Erdung von PV-Anlagen
Wichtige Standards regeln die Erdung von Photovoltaikanlagen. Die Normen DIN VDE 0100-410 und DIN VDE 0100-540 spielen dabei eine zentrale Rolle. Sie stellen sicher, dass die Anlagen sicher betrieben werden können.
| Norm | Anwendungsbereich | Zentrale Anforderungen | Ziel / Nutzen |
|---|---|---|---|
| DIN VDE 0100-410 | Schutz gegen elektrischen Schlag | Schutzmaßnahmen wie Erdung, Schutzleiter, Fehlerstromschutzschalter | Vermeidung elektrischer Schläge bei direktem oder indirektem Kontakt |
| DIN VDE 0100-540 | Erdungsanlagen und Schutzleiter | Anforderungen an Erdungssysteme, Mindestquerschnitte für Erdungskabel | Sichere elektrische Verbindung zur Erde, Schutz bei Fehlerströmen |
| DIN EN 50618 | Kabel für PV-Systeme | Anforderungen an mechanische und thermische Belastbarkeit von PV-Kabeln | Zuverlässiger Betrieb der Kabel unter verschiedenen Umweltbedingungen |
Erfüllung der Standards für die Sicherheit und effektive Installation von Erdungssystemen
Die Einhaltung der Erdungsstandards schützt vor Gefahren. Fachgerechte Installation sorgt für maximale Sicherheit und Effizienz.
Schutzpotentialegalisierung
Schutzpotentialegalisierung gleicht elektrische Potentiale im System aus. Sie verhindert gefährliche Spannungsunterschiede, die Menschen und Geräte schädigen können. Diese Maßnahme ist entscheidend für die elektrische Sicherheit einer PV-Anlage.
Sie schützt sowohl Personen als auch Anlagen vor unerwünschten Fehlerströmen. Ein effektives Erdungssystem trägt zur Reduzierung der Wahrscheinlichkeit von Strömen durch Fehler bei.
Es sorgt für einen stabilen und sicheren Betrieb der gesamten Installation.
Mindestquerschnitt für Erdungskabel nach DIN VDE 0100-540 und IEC 60364-5-54
Der Mindestquerschnitt für Kupfererdungskabel beträgt 6 mm². Für Aluminiumerdungskabel gilt ein Mindestquerschnitt von 16 mm². Diese Vorgaben kommen aus den Normen DIN VDE 0100-540 und IEC 60364-5-54.
Sie sichern die elektrische Sicherheit und die Effektivität der Erdungssysteme. Der richtige Kabelquerschnitt minimiert das Risiko von Überhitzung und Schäden. Halte dich an diese Standards, um eine sichere Installation zu gewährleisten.
Komponenten von PV-Anlagen, die eine Erdung erfordern
Die Montagerahmen und PV-Modulrahmen benötigen eine ordnungsgemäße Erdung. Auch Kabeltrassen, Leitungen und Wechselrichtergehäuse müssen sicher geerdet werden.

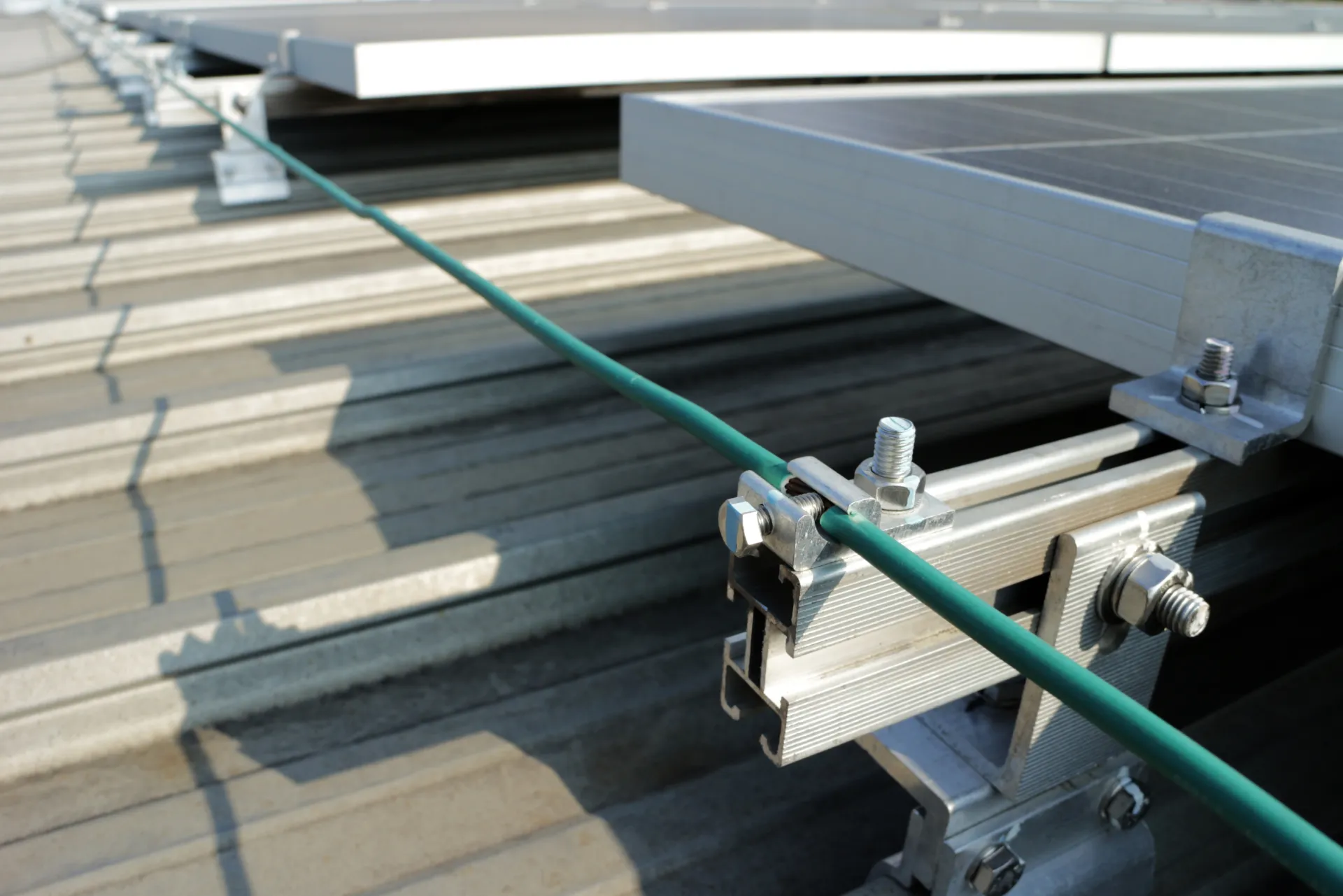

Montagerahmen
Montagerahmen müssen geerdet werden, um die Sicherheit von Photovoltaikanlagen zu gewährleisten. Diese Rahmen spielen eine wichtige Rolle im Schutz vor elektrischen Schlägen. Sie ermöglichen den sicheren Abfluss elektrischer Ströme und verhindern Schäden an der gesamten Anlage.
Eine korrekte Erdung schützt nicht nur die Technik, sondern auch die Menschen, die mit der Installation arbeiten. Ohne eine ordnungsgemäße Erdung steigt das Risiko von Gefahren erheblich.
Ein gutes Erdungssystem sorgt für einen effektiven Schutz und trägt zur elektrischen Sicherheit bei.
PV-Modulrahmen
PV-Modulrahmen benötigen Erdung, um Sicherheit zu gewährleisten. Je nach Modultyp kann die Erdung variieren. Sie verhindert elektrische Schläge und schützt die Benutzer. Viele PV-Module erfordern diese Maßnahme, um Schäden zu vermeiden.
Eine gute Erdung verbessert auch die Betriebssicherheit der gesamten Photovoltaikanlage. Bei der Installation sollten Sie auf die spezifischen Anforderungen achten, um einen effektiven Schutz zu erreichen.
Kabeltrassen und Leitungen
Kabeltrassen und Leitungen spielen eine wichtige Rolle im Erdungssystem von Photovoltaikanlagen. Sie sollten Teil des Potentialausgleichs sein. Alle Metallteile müssen geerdet werden, wenn sie mit der Verkabelung verbunden sind.
Diese Erdung verhindert Ströme durch Fehler. Dadurch erhöht sich die Betriebssicherheit der gesamten Anlage. Sichere Verbindungen sind entscheidend für die Funktionalität. Achte darauf, dass die Kabeltrassen und Leitungen gut verlegt sind.
So vermeidest du mögliche Störungen und sorgst für einen reibungslosen Betrieb.
Wechselrichtergehäuse
Das Wechselrichtergehäuse erfordert eine zuverlässige Erdung. Diese Maßnahme gewährleistet die Betriebssicherheit der Photovoltaikanlage. Eine korrekte Erdung verhindert elektrische Schläge und schützt vor Schäden durch Fehlerströme.
Solche Schäden können nicht nur die Anlage gefährden, sondern auch Personen in der Nähe verletzen.
Die Sicherheitsvorschriften fordern eine solide Verbindung. Eine unsachgemäße Installation kann zu gefährlichen Situationen führen. Daher ist es wichtig, die Erdung gemäß den geltenden Standards durchzuführen.
Durch die Beachtung dieser Vorgaben sichern Nutzer den Betrieb ihrer PV-Anlage und erhöhen deren Lebensdauer.
Integration von Blitzschutzsystemen in die Erdungskonzepte
Blitzschutzsysteme spielen eine wichtige Rolle in der Erdung von PV-Anlagen. Sie schützen die Anlage vor Schäden durch Blitzschläge. Achte darauf, die Vorschriften nach VDE 0185-305-3 einzuhalten.
So garantierst du eine sichere Installation. Informiere dich weiter und schütze deine Photovoltaikanlage effektiv!
Anforderungen an Blitzschutzsysteme gemäß VDE 0185-305-3
Blitzschutzsysteme müssen den Anforderungen der VDE 0185-305-3 entsprechen. Diese Norm legt wichtige Sicherheitsstandards fest. Sie regelt den Schutz vor Blitzschlägen und Überspannungen.
Ein effektiver Blitzschutz ist entscheidend für die Sicherheit von PV-Systemen.
Mindestquerschnitte für Erdungskabel sind ebenfalls in dieser Norm definiert. Diese Vorgaben helfen dabei, das Risiko von Schäden zu minimieren. Sie bieten einen sicheren Betrieb für die gesamte Elektroinstallation.
Gute Planung und Installation garantieren einen reibungslosen Schutz.
Wichtige Aspekte bei der Auswahl und Installation von Erdungssystemen
Bei der Auswahl von Erdungssystemen spielt die Effizienz eine große Rolle. Installateure müssen den richtigen Kupferquerschnitt wählen, um Sicherheit und Langlebigkeit zu gewährleisten.
Unterschiedliche Erdungssysteme
Es gibt mehrere Erdungssysteme, die je nach den Bedingungen vor Ort eingesetzt werden. Die Tieferdung sorgt für eine gute Bodenverbindung. Sie eignet sich besonders für schlecht leitfähige Böden.
Oberflächen- oder Ringerder bieten Vorteile bei gut leitfähigem Boden. Beide Systeme gewährleisten einen sicheren Betrieb von Photovoltaikanlagen.
Schutzerdung verbindet alle leitfähigen Teile mit dem Haupterdungsbus. Diese Verbindung erhöht die elektrische Sicherheit der gesamten Anlage. Verschiedene Systeme haben spezifische Vorteile und sollten entsprechend den Umweltbedingungen ausgewählt werden.
Eine sorgfältige Planung ist wichtig, um optimale Schutzmaßnahmen zu gewährleisten.
Notwendigkeit der Potentialausgleich
Der Potentialausgleich verhindert gefährliche Spannungsunterschiede. Diese Unterschiede können zu elektrischen Schlägen führen, die Menschen und Geräte gefährden. Ein gut gestalteter Potentialausgleich schützt auch PV-Module vor Schäden.
Diese Maßnahme erhöht die Betriebssicherheit der gesamten Photovoltaikanlage. Außerdem sorgt sie für eine effektive Elektrische Isolation. Solche Sicherheitsmaßnahmen sind unerlässlich und tragen zur Stabilität des Spannungsniveaus bei.
Ein solider Schutzleiter spielt hier eine entscheidende Rolle.
Mindestquerschnitt für Blitzschutz
Der Mindestquerschnitt für Kupfererdungskabel beträgt 6 mm². Für Aluminiumerdungskabel liegt der Mindestquerschnitt bei 16 mm². Diese Werte sind entscheidend, um die Sicherheit und Effektivität der Erdungssysteme zu gewährleisten.
Die Einhaltung dieser Normen schützt vor elektrischen Schlägen und Blitzeinschlägen.
Wichtige Standards wie DIN VDE 0100-540 und IEC 60364-5-54 geben klare Vorgaben zur Installation. Fachleute sollten diese Vorschriften berücksichtigen, um eine zuverlässige Erdung zu erreichen.
Ein angemessener Kabelquerschnitt ist unerlässlich, um die Sicherheit in Photovoltaikanlagen zu garantieren.
Praktische Tipps für die Verkabelung und Verlegung
Verwende schutzpotentialegalisierende Leitern für eine sichere Verkabelung. Achte auf solide Verbindungen, um Störströme zu vermeiden. Halte Abstand zu eloxierten Schichten an Aluminiumrahmen.
Diese Tipps helfen dir, die Installation sicher zu gestalten. Erfahre mehr über die besten Methoden und Vorschriften!
Verwendung von schutzpotentialegalisierenden Leitern
Schutzpotentialegalisierende Leiter spielen eine wichtige Rolle in der Sicherheitstechnik von Photovoltaikanlagen. Diese Leiter sollten grün-gelb gefärbt sein. Sie verbinden alle Metallteile der PV-Anlage mit dem Haupterdungsbus.
Diese Verbindung verhindert elektrische Schläge und erhöht die Sicherheit für Menschen und Geräte.
Durch die richtige Verwendung solcher Leiter verbessert sich der Schutz vor elektrischen Gefahren erheblich. Eine solide Installation sorgt dafür, dass Spannungsabfälle vermieden werden.
Dies trägt zur zuverlässigen Funktion der Elektroinstallation bei.
Sichere und solide Verbindungen
Sichere und solide Verbindungen sind entscheidend für die Erdung von Photovoltaikanlagen. Korrosionsbeständige Anschlussterminals garantieren eine lange Lebensdauer und verhindern elektrische Probleme.
Diese Qualität erhöht die Betriebssicherheit der Anlagen erheblich. Verbindungen müssen immer gut isoliert sein und richtig verlegt werden. So stellen Nutzer sicher, dass alles einwandfrei funktioniert.
Bei der Verkabelung ist es wichtig, die richtigen Materialien zu wählen. Die Qualität der Verbindungstechnik beeinflusst direkt die Leistung der gesamten PV-Anlage.
Vermeidung von Kontakt mit eloxierten Schichten an Aluminiumrahmen
Eloxierte Schichten an Aluminiumrahmen können Korrosion verursachen, wenn sie mit anderen Materialien in Kontakt kommen. Die Vermeidung von Kontakt ist entscheidend für die elektrische Isolation.
Korrosion kann die Lebensdauer der Komponenten erheblich verringern. Sicherzustellen, dass keine direkten Berührungen stattfinden, erhöht die Sicherheitstechnik und schützt die PV-Anlage insgesamt.
Nutzen Sie geeignete Verkabelungstechniken, um Kontakt zu vermeiden. Wählen Sie Materialien mit guter Verträglichkeit. Eine sorgfältige Oberflächenbehandlung trägt zur Lebensdauerverlängerung der Teile bei.
Schützen Sie Ihre Anlage, indem Sie diese praktischen Tipps befolgen.
Integration technischer Maßnahmen gegen Blitzschläge
Technische Maßnahmen gegen Blitzschläge erhöhen die Sicherheit des PV-Systems. Sie verhindern direkte Blitzeinschläge und leiten gefährliche Überspannungen sicher ab. Diese Maßnahmen sind essenziell, um Risiken zu minimieren.
Ein gut integriertes Blitzschutzsystem schützt nicht nur die Anlage, sondern auch die Menschen, die damit arbeiten. Die Auswahl und Installation solcher Systeme erfordert Fachwissen und sollte stets gemäß den geltenden Vorschriften erfolgen.
Sichern Sie sich regionale Photovoltaik Angebote und sparen Sie bis zu 60%.
Schnell in 2 Minuten Anfrage stellen.
Erhalte bis zu 4 Angebote von Fachbetrieben in deiner Region.
Übernahme von Förderanträgen für maximale Zuschüsse.
Kostenlos & Unverbindlich inkl. Beratung.
Fazit
Eine ordnungsgemäße Erdung gewährleistet Sicherheit für Personen und schützt die Photovoltaikanlage vor Schäden. Die Mindestquerschnitte für Erdungskabel sind 6 mm² für Kupfer und 16 mm² für Aluminium gemäß DIN VDE 0100-540.
Neubauten in Deutschland müssen ein Fundament-Erdungssystem nach DIN 18014 integrieren. Diese Standards sind entscheidend für den Versicherungsschutz. Versicherer verlangen oft einen Nachweis über die ordnungsgemäße Erdung, um Risiken zu minimieren.
Die Einhaltung dieser Normen fördert die Schadensprävention und erhöht die Betriebssicherheit von PV-Anlagen. Kosteneffizienz spielt auch eine Rolle, da viele staatliche Förderprogramme zur Verfügung stehen.
Eine solide Erdung ist nicht nur gesetzlich erforderlich; sie ist auch ein wichtiger Bestandteil der Installation.
Häufig gestellte Fragen
Eine ordnungsgemäße Erdung schützt die PV-Anlage vor elektrischen Schlägen, Blitzschlägen und elektromagnetischen Störungen. Sie gewährleistet die Sicherheit von Personen und Technik und verbessert die Betriebssicherheit der gesamten Installation.
Die wichtigsten Normen sind DIN VDE 0100-410 (Schutz gegen elektrischen Schlag), DIN VDE 0100-540 (Erdungsanlagen), DIN EN 50618 (PV-Kabel) und VDE 0185-305-3 (Blitzschutzsysteme). Sie geben konkrete Vorgaben zur fachgerechten Erdung und zum Blitzschutz.
Der Mindestquerschnitt beträgt 6 mm² für Kupfer und 16 mm² für Aluminium. Diese Werte sind in den Normen DIN VDE 0100-540 und IEC 60364-5-54 festgelegt und sichern die Wirksamkeit und Sicherheit der Erdungssysteme.
Geerdet werden müssen: Montagerahmen, PV-Modulrahmen, Kabeltrassen, Leitungen und Wechselrichtergehäuse. Diese Maßnahmen schützen vor Fehlerströmen und verbessern die elektrische Sicherheit.
Ja, seit 2016 ist der Überspannungsschutz für jede neu installierte PV-Anlage gesetzlich vorgeschrieben. Er reduziert das Risiko durch Spannungsspitzen und ist essenziell für den Schutz vor Blitzschäden.
